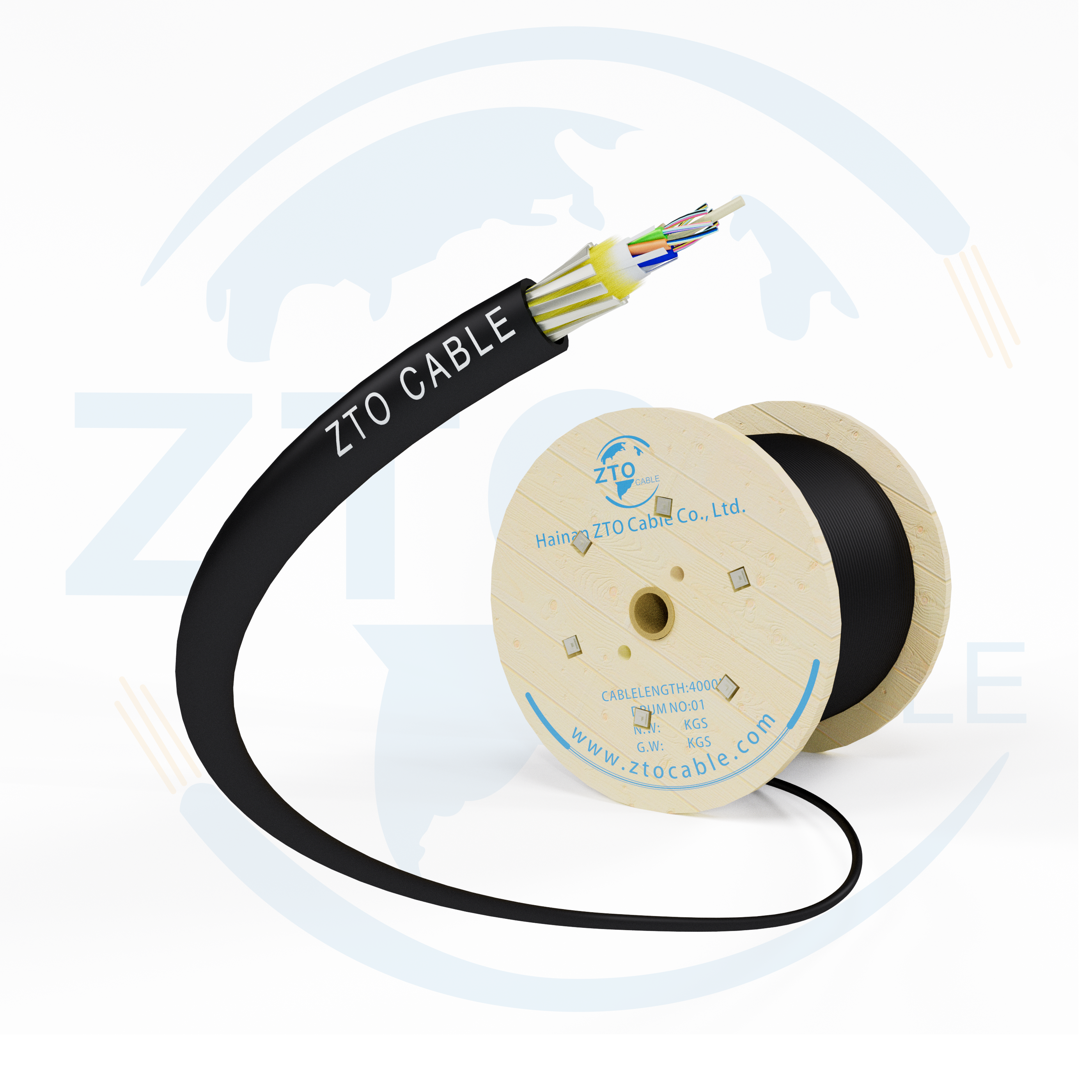

CABLE AÉREO ADSS AUTOSOPORTANTE TOTALMENTE DIÉLECTRICO ANTIROEDOR

Descripción

ESPECIFICACIÓN

1.Introducción del cable de fibra óptica

El cable ADSS posee alta resistencia a la tracción y flexibilidad en tamaños de cable compactos. Al mismo tiempo, proporciona excelente transmisión óptica y rendimiento físico. FRP como miembro de resistencia central para proporcionar la resistencia a la tracción. Un círculo completo de varilla plana FRP se coloca entre las cubiertas exterior e interior, que tiene buena capacidad antiroedor en áreas aéreas. Estructura totalmente dieléctrica y flexible, fácil de instalar.

2. Sección Transversal del Cable

3.Especificación del Cable de Fibra Óptica

Categoría	ITU T-G652DDescripción	Especificaciones
		Después del cableado
Especificaciones Ópticas	Atenuación @1310 nm (Sin cablear/Cableado)	≤0.35 dB/km
	Atenuación @1383 nm (Sin cablear/Cableado)	≤0.35 dB/km
	Atenuación @1550 nm (Sin cablear/Cableado)	≤0.21 dB/km
	Atenuación @1625nm	≤0.23 dB/km
	Atenuación @1285-1625nm	≤0.40 dB/km
	Longitud de onda de dispersión cero	1300~1324 nm
	Pendiente de dispersión cero	≤ 0.092 ps/nm2∙km
	Valor de enlace PMD de fibra individual	≤0.18 ps/√km
	PMDq (Q=0.01% N=20)	≤0.08 ps/√km
	Longitud de onda de corte del cable (λcc) 1100-1320 nm	≤1260 nm
	Coeficiente de dispersión a 1285-1330 nm	≤3.5 ps/nm.km
	Coeficiente de dispersión a 1550 nm	≤18.0 ps/nm.km
	Coeficiente de dispersión a 1625 nm	≤22.0 ps/nm.km
	Pérdida por macrocurvatura (100 vueltas; Ф50 mm) @1550 nm (100 vueltas; Ф50 mm) @1625 nm	≤ 0.05 dB≤ 0.10 dB
Especificaciones Dimensionales	Diámetro del campo modal @1310 nm	9.2±0.4μm
	Diámetro del campo modal @1550 nm	10.4±0.5μm
	Diámetro del recubrimiento	125 ±1.0μm
	Error de concentricidad núcleo/recubrimiento	≤0.6μm
	Error de concentricidad recubrimiento/recubrimiento	≤12μm
	No circularidad del recubrimiento	≤10%
	Diámetro del recubrimiento (coloreado)	250 ±15 μm
Especificaciones Mecánicas	Esfuerzo de prueba	≥0.69Gpa
	Radio mínimo de curvatura	Estático: 10 x diámetro del cable Dinámico: 20 x diámetro del cable
	Rango de temperatura	Operación: -40℃ ~ +80℃ Instalación: -10℃ ~ +60℃Almacenamiento/transporte: -40℃ ~+80℃

Conteo de fibras	Estructura	Fibras por tubo	Diámetro del tubo flojo(mm)	Diámetro CSM/diámetro (mm)	Grosor de la cubierta exterior(mm)	Diámetro del cable(mm)	Longitud del carrete	Peso del cable/kg
96	1+8	12	1.95±0.1	2.4-3.2	1.7±0.1	12.5±0.2	2km	170
144	1+12	12	1.95±0.1	3.0-5.7	1.7±0.1	16.0±0.2	2km	250

(Elemento)		(Parámetros)
Tubo flojo	Material	PBT
	Color	Todos los colores
Relleno	Material	PE
	Color	Negro
CSM	Material	Varillas FRP
Blindaje antiroedor	Material	FRP plano 0.7*3mm
Cuerda de apertura	Número	2
Sistema impermeable	Materiales	Cinta de bloqueo de agua + hilo de bloqueo de agua
Cubierta exterior	Material	HDPE -protección UV
	Color	Negro
Radio mínimo de curvatura	Estático	10 veces el diámetro del cable
	Dinámico	20 veces el diámetro del cable
Curvatura repetida	Carga：150N;número de ciclos:30 Sin atenuación adicional obvia, sin rotura de fibra y sin daño del cable.
Aplastamiento	Corto plazo	2000N/100mm
Torsión	Carga：150N; número de ciclos:10; ángulo de torsión:±180° Sin atenuación adicional obvia, sin rotura de fibra y sin daño del cable.
Impacto	Energía de impacto：450g×1m; radio de la cabeza del martillo:12.5mm; número de impactos: 5 Sin atenuación adicional obvia, sin rotura de fibra y sin daño del cable.
Luz(m)	100
