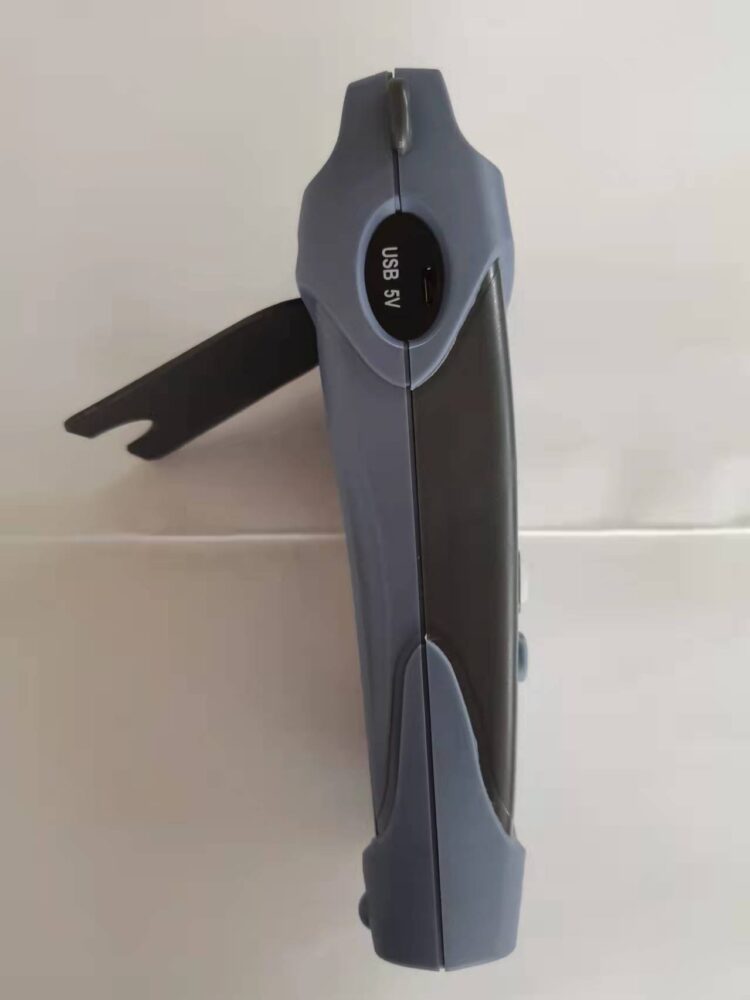

Идентификатор волоконно-оптических линий с технологией макроперегиба
- Satisfaction guarantee
- Fast delivery
- Quality assurance
Описание
Идентификатор волоконно-оптических линий использует технологию макроперегиба для неразрушающего тестирования оптических линий, способен определять направление сигнала и приблизительную мощность в любом месте как на одномодовых, так и на многомодовых волокнах. Он предотвращает прерывание обслуживания, вызванное ошибочными действиями во время работ по техническому обслуживанию и установке.
Измерение макроперегибом: Обнаруживая слабый световой сигнал, просачивающийся при изгибе волокна, он определяет направление и интенсивность оптического сигнала путем анализа направления и силы утечки. Этот метод не наносит повреждений волокну и не прерывает связь, позволяя проводить прямое тестирование голого волокна 0,25 мм, волокна с плотным буфером 0,9 мм и патч-кордов 3 мм.
Функция красного света: доступен опциональный источник красного света мощностью 10 мВт для локализации точек неисправности на линиях длиной до 10 км (лабораторное значение). Функция измерителя мощности: опциональный измеритель мощности с 10 стандартными длинами волн может быть настроен для тестирования плотности оптической мощности измеряемых волокон.
Мониторинг низкого заряда батареи: при низком уровне заряда батареи устройство предоставляет желтые или красные визуальные предупреждения, чтобы побудить пользователей заменить батареи, предотвращая неожиданное прерывание во время использования.
Особенности продукта
- Безопасно и эффективно определяет направление света и частоту без разрезания или прерывания волокна
- Имеет операцию «одной кнопкой» для простоты и удобства пользователя
- Предоставляет соответствующие адаптеры для различных типов волокон, включая голое волокно, пигтейлы и патч-корды
- Определяет три общие частоты сигнала: 2 кГц, 1 кГц и 270 Гц со звуковой индикацией
- Отображает приблизительное значение оптической мощности измеряемого волокна
- Использует стандартные 9-вольтовые сухие батареи для низкого энергопотребления, компактного размера и портативности
- Четкие и интуитивно понятные светодиодные индикаторы для легкого мониторинга состояния
Технические характеристики
Характеристики идентификатора волоконно-оптических линий
| Диапазон идентификационных длин волн | 800～1700 nm |
| Тип зонда | InGaAs |
| Типы адаптеров | Диаметр 0.25 мм (для голого волокна); Φ0.9 мм, Φ2.0 мм, Φ3.0 мм (для пигтейлов) |
| Частоты модуляции | CW, 270Hz, 1kHz, 2kHz |
| Индикация направления сигнала | Светодиодные индикаторы направления влево/вправо |
| Диапазон обнаружения направления сигнала | -48～+10 dBm |
| Диапазон обнаружения мощности сигнала | -50～+10 dBm |
| Индикация частоты сигнала | 270Hz, 1kHz, 2kHz |
| Диапазон обнаружения частоты (средний) | Φ0.9, Φ2.0, Φ3.0: -25～+10 dBm Φ0.25: -10～+10 dBm |
| Вносимые потери (типичные) | 0.8 дБ (1310 нм) 2.5 дБ (1550 нм) |
Визуальный локатор неисправностей
| Рабочая длина волны | 650 nm ±10 nm |
| Выходная мощность | ≥2 mW |
| Оптический соединитель | Универсальный соединитель |
| Режим выхода | CW / 1Hz / 2Hz |
Измеритель оптической мощности
| Диапазон длин волн | 800 nm — 1700 nm |
| Оптический соединитель | Универсальный соединитель |
| Тип детектора | InGaAs |
| Диапазон измерения мощности | -70 dBm ~ +26 dBm (опционально) -50 dBm ~ +26 dBm (стандартный) |
| Неопределенность | ±5% |
| Калибровочные длины волн | 850 нм / 980 нм / 1300 нм / 1310 нм / 1490 нм / 1550 нм / 1625 нм / 1650 нм |
| Разрешение дисплея | Логарифмический дисплей: 0.01 дБм |
| Идентифицируемые частоты | CW, 270Hz, 1kHz, 2kHz |
Общие характеристики
| Батарея | 9V щелочная |
| Время непрерывной работы от батареи | 10 часов |
| Рабочая температура | -10℃ ～ +50℃ |
| Температура хранения | -40℃ ～ +70℃ |
| Габариты | 220 мм × 48 мм × 40 мм |
| Вес | 200 г |
