Оптический рефлектометр временной области (OTDR) серии NK6200
- Satisfaction guarantee
- Fast delivery
- Quality assurance
Описание

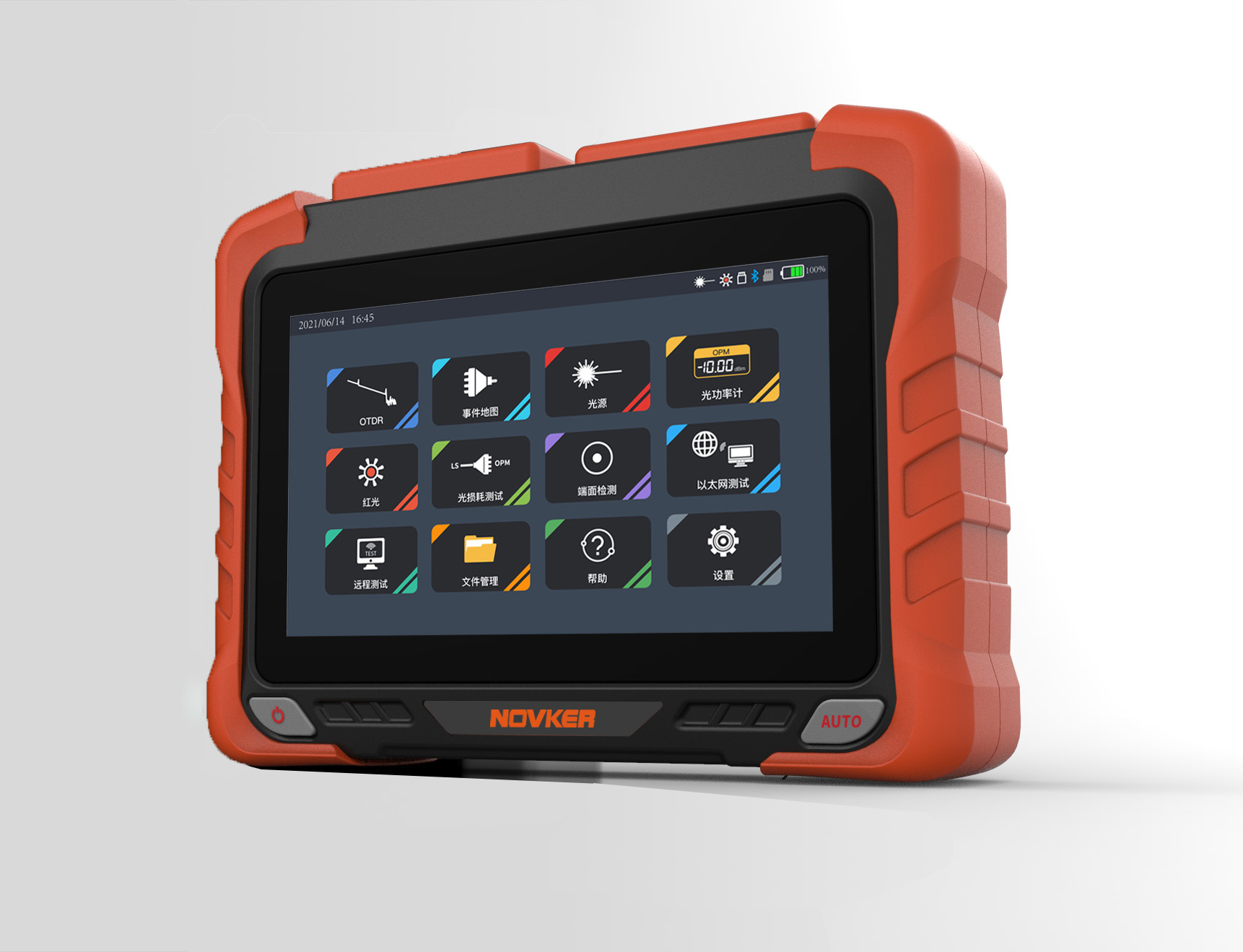

Оптический рефлектометр временной области (OTDR) серии NK6200 — это продукт нового поколения с 7-дюймовым емкостным сенсорным экраном, который объединяет 9 основных функциональных модулей, включая OTDR, оптический измеритель мощности и визуальный локатор неисправностей. Он имеет привлекательный и современный дизайн с богатой периферийной поддержкой. Благодаря отличному интеллектуальному аппаратному и программному дизайну, он обеспечивает более высокую точность при тестировании коротких волокон и автоматическом тестировании. Также он оснащен комплексными функциями тестирования Ethernet (Ping/PPOE/Cable Tracing и т.д.) для диагностики неисправностей сетей Ethernet, поддерживает беспроводное управление через мобильное приложение и позволяет легко получать доступ к результатам тестирования.
Серия NK6200 в основном используется для измерения таких параметров, как длина оптического кабеля, потери и качество сращивания. Она широко применяется в строительстве, тестировании технического обслуживания линий, аварийном ремонте систем волоконно-оптической связи, а также в разработке, производстве и измерении оптических кабелей. Основные области применения включают городские магистральные линии, магистральные сети и сети метрополитенов.
Основные функции
- OTDR
- Карта событий
- Оптический измеритель мощности
- Визуальный локатор неисправностей
- Стабильный источник света
- Инспекция торцевых поверхностей (требуется зонд, продается отдельно)
- Тест оптических потерь
- Тест Ethernet
- Удаленное тестирование
- Управление файлами
Технические характеристики
Характеристики OTDR
| Характеристика | Детали |
|---|---|
| Модели | S0, S1, S2, S3, S4, T1, T2, T3, T4, T5, T6, F1, M1, SM1, SM2 |
| Тип волокна | Одномодовое, многомодовое, одномодовое/многомодовое в зависимости от модели |
| Длина волны | Различные комбинации, включая 1310/1550 нм, 1310/1490/1550 нм, 1310/1550/1625 нм, 1310/1550/1650 нм, 1310/1490/1550/1625 нм, 850/1300 нм, 850/1300/1310/1550 нм |
| Максимальный динамический диапазон | От 32/30 дБ до 45/43 дБ в зависимости от модели |
| Мертвая зона событий | 0,5 м до 1 м |
| Мертвая зона затухания | 3,5 м до 6 м |
| Диапазон измерений | 100 м / 500 м / 1,25 км / 2,5 км / 5 км / 10 км / 20 км / 40 км / 80 км / 125 км / 260 км / 420 км |
| Ширина импульса | 3 нс / 5 нс / 10 нс / 20 нс / 30 нс / 50 нс / 80 нс / 100 нс / 200 нс / 300 нс / 500 нс / 800 нс / 1 мкс / 2 мкс / 3 мкс / 5 мкс / 8 мкс / 10 мкс / 20 мкс |
| Точность расстояния | ±(0,75 м + интервал выборки + 0,0025% × тестовое расстояние) |
| Разрешение потерь | 0,001 дБ |
| Линейность | ±0,03 дБ/дБ |
| Точки выборки | ≥256k |
| Разрешение выборки | 0,015 м до 16 м |
| Точность отражения | ±2 дБ |
| Формат файла | Стандартный формат файла SOR |
| Режим измерения потерь | 4-точечный метод |
| Класс безопасности лазера | Класс II |
Общие характеристики
| Хранение данных | Внутреннее: 2 ГБ (≥20 000 записей); Максимальное внешнее хранилище: 64 ГБ |
| Оптический разъем | FC/UPC (взаимозаменяем с SC, ST) |
| Частота обновления в реальном времени | 4 Гц (типичная) |
| Интерфейс данных | USB-A, Type-C, RJ45 LAN 10M/100M бит/с |
